超高功率密度AI电源模块MPC24380破解算力升级的能源与散热难题
8月26日，elexcon2025-第22届深圳国际电子展正式拉开帷幕。为了表彰在'AI与双碳'双线技术创新的优秀企业，elexcon联手电子发烧友网现场颁发'2025半导体市场创新表现奖'，MPS新一代超高功率密度AI电源模块MPC24380斩获'年度优秀AI芯片奖'。
MPC24380荣获elexcon2025“年度优秀AI芯片奖”
MPC24380-260是一款四相、非隔离式、高效率、降压Intelli-Module™电源模块，可实现高达260A（每相65A）的输出电流（IOUTx）。它采用Quiet Switcher™技术（QST™），集成了驱动MOSFET（DrMOS）、电感和输出电容，实现了高效率和高度集成，占板面积小，解决了高功率需求下的布局难题。MPC24380适用于AI服务器、超算、OAM卡、AI GPU、TPU、DPU等多种应用。

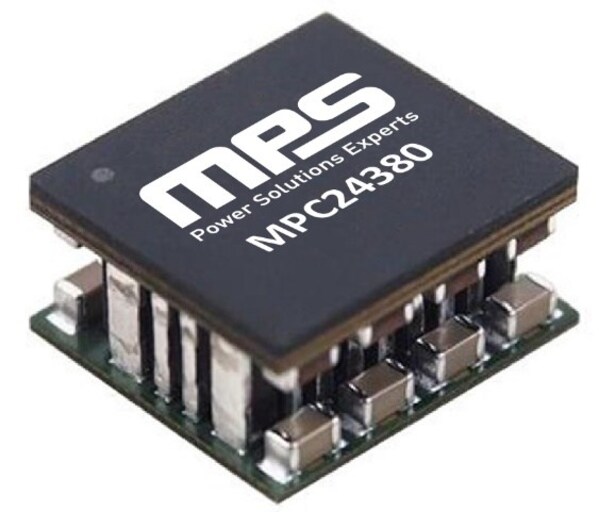

MPC24380产品图
MPC24380-260采用Z轴供电™（ZPD™）架构，能显著降低PDN损耗，增强效率，打破了传统横向供电对PDN功耗和瞬态性能的限制。同时，MPC24380通过在模块内集成输出电容，可以支持更多稳压器模块（VRM），优化布局。另外，MPC24380采用了散热效率更高的DrMOS顶置设计，将功率器件堆叠在模块顶部，配合微通道液冷板，以极低ThetaJT实现了更佳热传递。

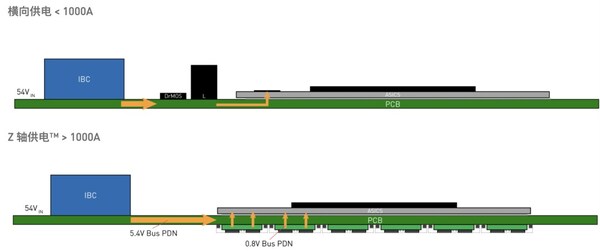

Z轴供电™将稳压器放置在PCB底部、处理器下方，可显著降低PDN损耗

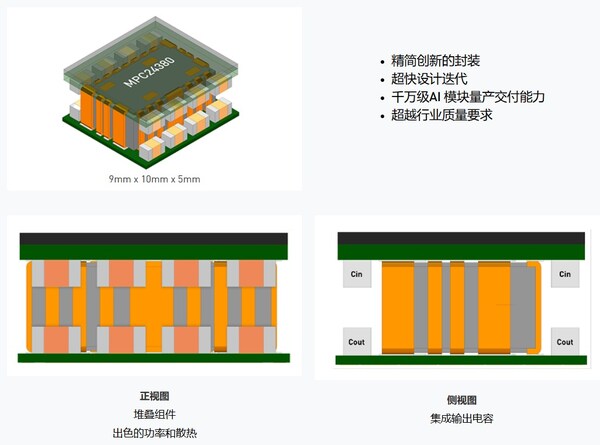

MPC24380产品结构图
MPC24380-260还具备多种可简化系统设计的功能，可与三态脉宽调制（PWM）信号控制器配合使用，提供Accu-Sense™电流采样功能以监测电感电流（IL），并提供温度采样功能以报告结温（TJ）。

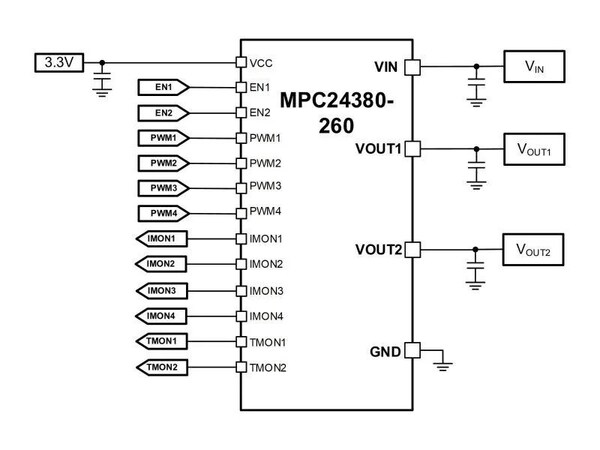

MPC24380典型应用图
MPC24380主要产品特性
• 采用Quiet Switcher™技术（QST™）限制峰值开关电压
• 3V至8V宽输入电压（VIN）范围
• 高达260A的连续输出电流（IOUTx）
• Accu-Sense™电流采样（CS）功能
• 温度采样功能
• 兼容三态脉宽调制（PWM）信号
• 过流保护（OCP）
• 过温保护（OTP）
• 故障报告
• 采用LGA-54（9mmx10mmx4.8mm）封装
MPC24380产品与技术支持
MPS公司简介
Monolithic Power Systems, Inc. (MPS) 是一家全球领先的半导体公司，专注于基于芯片的高性能电源解决方案。MPS 的使命是减少能源和材料消耗，从各方面改善生活质量。公司于1997 年由CEO Michael Hsing 成立，拥有三大核心优势：深厚的系统级知识、卓越而专业的半导体设计能力、专有的半导体工艺、系统集成技术及创新能力。这些综合优势使MPS 能够为客户提供可靠、紧凑和单片集成的解决方案，使其产品更节能、更经济，同时也为我们的股东带来持续的投资回报。
